Chapter 1 ISA Review

1 ISA Classification

类型 优点 缺点
Register-register
(0-3)		 \(\textbf{·}\) 指令编码简单、长度固定
\(\textbf{·}\) 代码生成模型简单
\(\textbf{·}\) 指令执行所需的时钟周期数相近		 \(\textbf{·}\) 与指令中包含内存引用的架构相比，指令数更多
\(\textbf{·}\) 指令数量多且指令密度低，会导致程序体积更大
Register-memory
(1-2)		 \(\textbf{·}\) 无需单独的加载指令即可访问数据
\(\textbf{·}\) 指令格式通常易于编码且指令密度良好		 \(\textbf{·}\) 操作数不等价，因为二元操作中的源操作数会被覆盖
\(\textbf{·}\) 每条指令中编码寄存器编号和内存地址可能会限制寄存器的数量
\(\textbf{·}\) 每条指令的时钟周期数因操作数的位置而异
Mmemory-memory
(2,2) or (3,3)		 \(\textbf{·}\) 最为紧凑
\(\textbf{·}\) 不会为临时数据浪费寄存器		 \(\textbf{·}\) 指令长度差异大，尤其是三操作数指令
\(\textbf{·}\) 每条指令的工作量差异也很大
\(\textbf{·}\) 内存访问会造成内存瓶颈（如今已不再使用）
不同 ISA 架构如何计算 D=A*B-(A+C*B)？
Stack
  1. push A
  2. push B
  3. mul（A*B）
  4. push A
  5. push C
  6. push B
  7. mul（C*B）
  8. add（A+C*B）
  9. sub（AB-(A+CB)）
  10. pop D
Accumulator
  1. load B
  2. mul C（B*C）
  3. add A（A+C*B）
  4. store D
  5. load A
  6. mul B（A*B）
  7. sub D（AB-(A+CB)）
  8. store D
Memory-Memory

  • 3 操作数：

    1. mul D,A,B（A*B）
    2. mul E,C,B（C*B）
    3. add E,A,E（A+C*B）
    4. sub E,D,E

  • 2 操作数：

    1. mov D,A
    2. mul E,B
    3. mul D,B（A*B）
    4. add E,A
    5. mov E,C
    6. sub E,D
Register-Memory
  1. load R1,A
  2. mul R1,B（A*B）
  3. load R2,C
  4. mul R2,B（C*B）
  5. add R2,A（A+C*B）
  6. store R2,D
  7. sub R1,D（AB-(A+CB)）
  8. store R1,D
Load-Store
  1. load R1,&A
  2. load R2,&B
  3. load R3,&C
  4. mul R7,R3,R2（C*B）
  5. add R8,R7,R1（A+C*B）
  6. mul R9,R1,R2（A*B）
  7. sub R10,R9,R8
  8. store R10,D

为什么几乎所有新架构都使用通用寄存器（GPRs）？

  • 寄存器比内存（甚至缓存）快得多
    • 时间局部性（Temporal Locality）：寄存器中的值可直接复用，无需重复从内存加载
    • 寄存器的值可立即获取
  • 寄存器便于变量存储
    • 编译器会将部分变量直接分配到寄存器中，减少内存交互
    • 代码更紧凑（相较于内存地址，用小字段即可指定寄存器）

2 More about ISA

维度 内容
操作数存储位置 寄存器、内存、栈、累加器
显式操作数数量 0（栈式）、1（累加器式）、2/3（寄存器式）
操作数地址指定方式 立即寻址、寄存器寻址、基址寻址、PC相对寻址等
操作数类型与大小 字节（8bit）、半字（16bit）、字（32bit）、双字（64bit）、IEEE 754 浮点数等
支持的操作类型 算术逻辑、数据传输、控制流、系统调用、浮点运算、字符串操作等
类型 位数（bit）
ASCII 字符 8
Unicode 字符、半字 16
整数、字 32
双字、长整数 64
IEEE 754 浮点型 —— 单精度 32
IEEE 754 浮点型 —— 双精度 64
浮点型 —— 扩展双精度 80
字节序类型 存储规则 示例（0x12345678，内存地址从低到高）
小端序（Little Endian） 低有效字节存低地址 78|56|34|12
大端序（Big Endian） 高有效字节存低地址 12|34|56|78
  • RISC-V 采用小端序（Little Endian）
  • 对齐访问能让 CPU 用一次内存操作获取数据，若未对齐则需多次访问

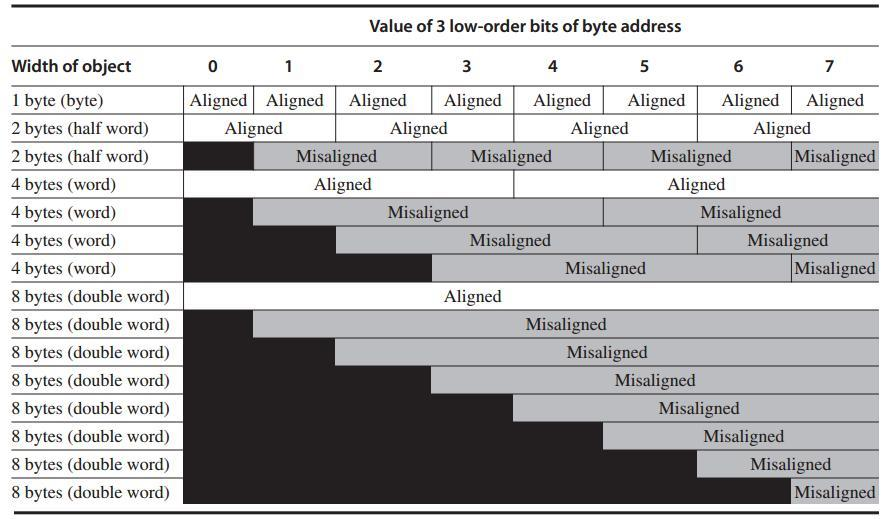

内存地址对齐示意图


寻址方式 示意图
立即寻址（Immediate addressing）

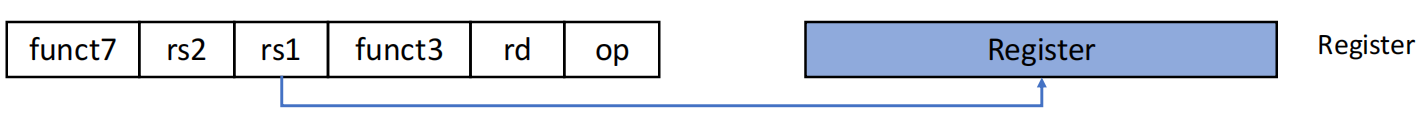

寄存器寻址（Register addressing）

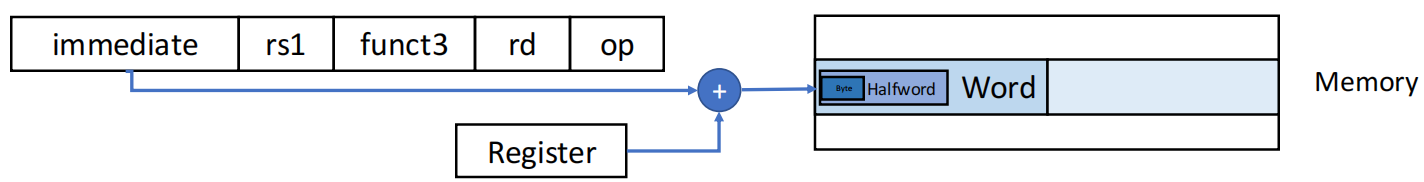

基址寻址（Base addressing）

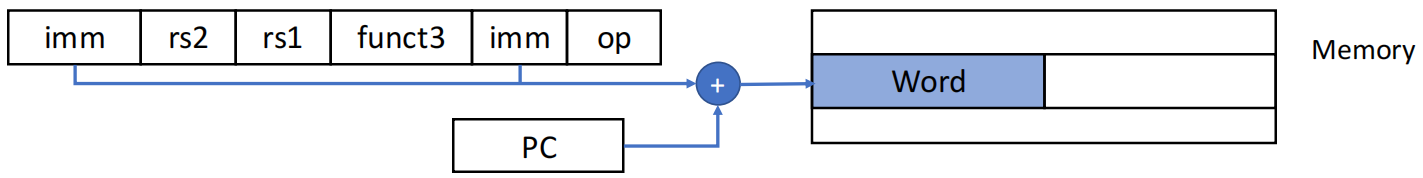

PC 相对寻址(PC-relative addressing)
